品牌:NSK | 型号:W3218SS-3ZY-C5Z10 | 适用机床:皆可 |
最大载荷:52.8kNkN | 丝杆外径:32mmmm | 丝杆底径:27.1mmmm |
丝杆螺距:10mmmm | 是否库存:是 | 是否批发:是 |
规格:W3218SS-3ZY-C5Z10 | 产品特性:NSK丝杠 | 螺母长度:120 |
螺母安装PCD:70 |
NSK进口丝杆W3218SS-3ZY-C5Z10原厂W3218SS-3ZY-C5Z10
XXXXXXXXXXNSK小导程丝杠W3218SS-3ZY-C5Z10介绍XXXXXXXXXX
W3218SS-3ZY-C5Z10丝杠属于,螺母类型ZFT螺母长度120mm,对应法兰形状是单侧切边,安装PCD尺寸是70mm,属于C5精度等级,的钢球直径是6.35mm。,丝杠在运行过程中会混入垃圾或异物,会有早期磨耗及丝杠槽损伤、循环部的破损而引起运转不良。可以使用波纹套管或可伸缩管将丝杠轴完全覆盖起来。在螺母上安装密封效果更佳。NSK 各种密封,有带自润滑密封结构的K1丝杠供客户选择。比较常见的密封有存储式密封,塑料密封,刷式密封,高防尘密封以及薄密封。。NSK W3218SS-3ZY-C5Z10对应具体参数参见下表:
NSK小导程滚珠丝杠W3218SS-3ZY-C5Z10对应参数如下:
丝杠轴尺寸 | 参数 | 丝杠尺寸 | 参数 | 螺母尺寸 | 参数 |
丝杠直径 | 32 | 导程分类 | 小导程 | 螺母长度 | 120 |
丝杠导程 | sgdaocheng | 预紧方式 | Z预紧 | 螺母直径 | 54 |
钢球直径 | 6.35 | 精度等级 | C5 | 法兰直径 | 88 |
钢球节圆直径 | 33.75 | 循环圈数 | 3 | 法兰宽度 | 15 |
有效圈数 | 3 | 轴向间隙 | - | 安装PCD | 70 |
丝杠轴底径 | 27.1 | 载荷KN | 52.8 | 法兰形状 | 单侧切边 |
行程 | 1680 | 轴心跳动C | 0.2 | 螺母安装孔 | 6孔沉头 |
长度 | 2270 | 导程精度vu | -0.041 | 注油孔尺寸 | M6×1.0 |
NSK丝杠轴R系列滚珠丝杠轴端的追加加工,需要用线切割把丝杠轴切断,轴端退火,用乙炔喷燃器等对轴端加工部位进行加热,然后在空气中逐渐冷却,螺母和轴进行分离然后对轴进行加工。由于丝杠轴外径已级研磨完毕,使用车床进行长度确定、台阶加工、三角螺纹切丝、中心孔加工。。NSK标准滚珠丝杠可以分为轴端完成品系列,和轴端未加工品系列,精度等级、循环方式、法兰形状因为应用场景的不同,也各有自己对应的特色,W3218SS-3ZY-C5Z10对应系列,精度等级是C5等级,标准丝杠详情参见如下:
螺母类型 | 精度等级 | 精度等级 | 循环方式 | 加工程度 |
螺母BSS型 | 紧凑型FA PSS型 | C5 | 端部导流式 | 轴端完成品 |
螺母BSS型 | 紧凑型FA USS型 | C3 | 端部导流式 | 轴端完成品 |
螺母BSS型 | 紧凑型FA FSS型 | C7 | 端部导流式 | 轴端完成品 |
MPFD/MSFD | MA型 | C3 | 端部导流式 | 轴端完成品 |
PFT/SFT | FA型 | C3 | 管循环式 | 轴端完成品 |
LPFT/LSFT | FA型 | C5 | 管循环式 | 轴端完成品 |
UPFC/USF | FA型 | C5 | 端盖式 | 轴端完成品 |
PFT/ZFT | SA | C5 | 管循环式 | 轴端完成品 |
公司介绍:
公司做到对客户有求必应,品质源于。上海曼鲁工程技术有限公司多年来坚持以化为方针,我们将快的信息服务为您提供回报,提供的轴承,竭诚为新老客户提供的产品和满意的服务。公司库存及备货,对于常规使用的标准滚珠丝杠以及直线导轨等产品,另外NSK还有部分丝杠可以购买。,欢迎致电13918005698,全天无休,节假日同样可以处理业务。针对公司销售的W3218SS-3ZY-C5Z10,W3218SS-3ZY-C5Z10丝杠直径32导程10mm,螺母长度120mm,安装PCD尺寸是70mm,的钢球直径是6.35mm,螺母长度120mm,对应丝杠全长2270mm。。
特别注意:本页面展示的商品,可能是商品的销售指导价,或者该商品的曾经销售过的等,并非当前原价,仅供参考,购买前请和业务员联系。
本公司是NSK一级代理商!!!
W3218SS-3ZY-C5Z10丝杠属于SS型标准品,丝杠直径和丝杠导程分别是32和10mm,螺母对应长度和直径分别是120和54mm。,NSK滚珠丝杠标准产品有轴端未完成品,比较常见的是下面几种类型:微型/小导程MS型;小型机械用FS型;机床用SS型;搬送用RMS型和R系列丝杠,同时也有很多标准的轴端完成丝杠。。
—88888—公司产品实物图—88888—

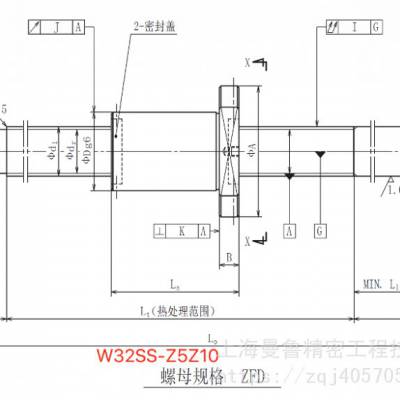

—======NSK 3210丝杠W3218SS-3ZY-C5Z10参数图======—
本公司针对W3218SS-3ZY-C5Z10及其相关系列均有大量库存
=-------------==---------------=
W3218SS-3ZY-C5Z10丝杠是上海曼鲁公司销售的一款标准型丝杠,属于小导程丝杠系列,对应法兰安装PCD尺寸是70mm,丝杠直径32mm,丝杠导程10mm。,NSK定制滚珠丝杠,在定制滚珠丝杠时,可根据每个丝杠的大小尺寸进行设定,丝杠轴外径、导程、螺母的选定,行程、丝杠长度的选定,螺母形状的选定,轴端形状的选定。。NSK除了标准品系列,还有搬运用丝杠系列供大家选择,分类如下表:
搬运用滚珠丝杠的分类轴端完成品 | VFA型 |
轴端完成品 | RMA型 |
轴端未完成品 | RMS型 |
轴端未完成品 | R系列RNFTL型 |
轴端未完成品 | R系列RNFBL型 |
轴端未完成品 | R系列RNCT型 |
轴端未完成品 | R系列RNFCL型 |
轴端未完成品 | R系列RNSTL型 |
。
——————————————————————————————————————————
仓库实物图片展示:
————————————————————————————————————————————————————
说明:
注意:本页面展示的商品,仅供参考,购买前请和业务员联系,业务员微信:nskzsjsg。
公司同步销售的有NSK标准系列滚珠丝杠,常见型号如下:
公司提供丝杠定制或者改制业务,以及非标系列丝杠的定制,以及丝杠维修业务,欢迎广大新老咨询选购。
NSK轴端完成品PSS系列丝杠PSS2020N1D1035 | PSS2010N1D1414 | PSS2525N1D2313 | PSS0612NAD0150 |
PSS2040N1D2285 | PSS0608NAD0150 | PSS2020N1D1235 | PSS2505N1D0349 |
PSS2040N1D1485 | PSS1530N1D0929 | PSS2505N1D0999 | PSS2550N1D1963 |
PSS1210N1D0521 | PSS2530N1D1513 | PSS0810NBD0150 | PSS1220N1D0471 |
PSS2525N1D0979 | PSS1205N1D0321 | PSS2520N1D0729 | PSS2010N1D1214 |
W3620SS-2D-C5Z10 | W3210SS-3Z-C5Z8 | W5026SS-2Z-C5Z10 | W2812SS-2Z-C5Z5 |
W5026SS-1Z-C5Z10 | W4018SS-3D-C5Z10 | W3214SS-3ZY-C5Z10 | W3212SS-1P-C5Z5 |
W4006SS-1Z-C5Z5 | W5015SS-1Z-C5Z10 | W4516SS-1Z-C5Z10 | W4010SS-3D-C5Z10 |
W2005SS-1P-C5Z4 | W2806SS-1P-C5Z5 | W2508SS-1P-C5Z5 | W4016SS-3D-C5Z12 |
W2504SS-3ZY-C5Z5 | W5020SS-1Z-C5Z10 | W5007SS-1ZY-C5Z10 | W3204SS-3ZY-C5Z5 |
W3204SA-4D-C5Z10 | W5005SA-2Z-C5Z10 | W4003SA-2Z-C5Z8 | W3617SA-1Z-C5Z10 |
W3209SA-1P-C5Z5 | W2002SA-2P-C5Z4 | W4009SA-6D-C5Z12 | W4005SA-3Z-C5Z10 |
W2811SA-2Z-C5Z5 | W2511SA-1P-C5Z5 | W4009SA-4D-C5Z10 | W2003SA-1P-C5Z4 |
W2507SA-4P-C5Z10 | W3209SA-7D-C5Z10 | W2004SA-2P-C5Z5 | W3209SA-4Z-C5Z6 |
W4524SA-1Z-C5Z10 | W2503SA-1P-C5Z4 | W2805SA-1P-C5Z5 | W5025SA-2Z-C5Z10 |
W3218SS-3ZY-C5Z10丝杠,一般会匹配NSK直线导轨一起使用,NSK直线导轨在装有K1后,同样经过了水没耐久试验,条件是试样以每周一次的频率,将样品浸在水中24小时,然后走行2.7万公里进行测试。其测试的结果表明,没安装NSKK1的轨道磨损快导致损坏。与其相比,装有NSKK1的产品的磨损仅为其三分之一,装有NSKK1的产品具有良好的润滑效果。,公司还同步提供NSK直线导轨系列,一般包括液晶半导体用LE-BL系列,机床用RA-BL系列,机床用RA-BL系列等各个系列,其它比较常见的NSK直线导轨滑块型号如下:
NSK LAE07TL | NSK LAU07AL | NSK HAS15EM | NSK LAH2***L |
NSK NAH45BN | NSK VAH55BN | NSK RAA5***L | NSK LAA65EL |
NSK LAH25GL | NSK RAA45BN | NSK LAH3***L | NSK SAH30EL |
公司是SK授权经销商,在江苏省盐城市拥有自己独立的加工车间和仓储基地,有的技术和售后团队,拥有的机床加工设备以及的师傅做加工以及售后服务,公司提供丝杠的维修售后服务,针对W3218SS-3ZY-C5Z10以及别的NSK丝杠型号,都可以进行维修,同步进行测绘出图,可以满足客户的特殊需求。
公司销售的还有NSK油脂,种类,可以供客户配套选择使用,直线导轨润滑脂需要定期检查和补充,即使是高质量润滑脂,随着使用时间的增长也会逐渐发生性质上的劣化,从而导致润滑性能的降低。此外,由于滑块的润滑脂也随着行程运动逐渐排出;与此同时,受使用环境的影响,也会使润滑脂污浊或者异物等混入,所以需要根据使用频度补充润滑脂。通常3个月到半年范围需要检查一次,主要时为了避免污垢或者粉屑等异物的混入,影响正常使用。。
