产品特性:NSK丝杠 | 品牌:NSK | 型号:W3205SA-2Z-C5Z5 |
适用机床:皆可 | 最大载荷:56.1kN | 丝杆外径:32mm |
丝杆底径:29.2mm | 丝杆螺距:05mm | 是否库存:是 |
是否批发:是 | 规格:W3205SA-2Z-C5Z5 | 螺母长度:86 |
螺母安装PCD:71 |
NSK W3205SA-2Z-C5Z5精度C5丝杆代理现存W3205SA-2Z-C5Z5-上海曼
YYYYYYYYYYNSK小导程丝杠W3205SA-2Z-C5Z5介绍YYYYYYYYYY
W3205SA-2Z-C5Z5丝杠是上海曼鲁公司销售的一款标准型丝杠,属于小导程丝杠系列,对应法兰安装PCD尺寸是71mm,丝杠直径32mm,丝杠导程05mm。,NSK搬运丝杠R系列丝杠轴常见命名规范,以RS2510A20为例,RS是丝杠轴产品符号,25是丝杠轴外径,10是丝杠轴导程,A是内部型号符号,20是丝杠轴长度乘上100毫米。R系列螺母公称型号命名如下:RNFTL2510A5S,其中RNFTL代表螺母型号,25代表丝杠轴直径,10代表丝杠导程,A是内部型号符号,5代表有效圈数是5圈,S代表密封符号。。 NSK W3205SA-2Z-C5Z5对应具体参数参见下表:

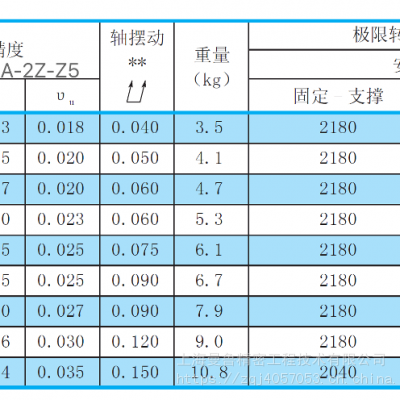

NSK小导程滚珠丝杠W3205SA-2Z-C5Z5对应参数如下:
丝杠轴尺寸 | 参数 | 丝杠尺寸 | 参数 | 螺母尺寸 | 参数 |
丝杠直径 | 32 | 导程分类 | 小导程 | 螺母长度 | 86 |
丝杠导程 | sgdaocheng | 预紧方式 | Z预紧 | 螺母直径 | 58 |
钢球直径 | 3.175 | 精度等级 | C5 | 法兰直径 | 85 |
钢球节圆直径 | 32.5 | 循环圈数 | 2.5×4 | 法兰宽度 | 12 |
有效圈数 | 2.5×4 | 轴向间隙 | - | 安装PCD | 71 |
丝杠轴底径 | 29.2 | 载荷KN | 56.1 | 法兰形状 | 单侧切边 |
行程 | 494 | 轴心跳动C | 0.06 | 螺母安装孔 | 6孔沉头 |
长度 | 760 | 导程精度vu | -0.014 | 注油孔尺寸 | M6×1.0 |
NSK还有清洁环境环境用支撑单元供客户使用,清洁环境环境用支撑单元拥有着***的低产尘特性,由于采用了在清洁环境环境润滑剂LG2,产尘量约相当于一般用支撑单元的十分之一;由于采用专用角接触球轴承,从而实现了低扭矩特性,相当于一般用的一半;还有着高防锈型号,各零部件均采用低温镀铬及不锈钢材料。壳体的表面加工、小零部件的材料:滑块润滑脂选用专用油脂LG2,表面处理采用低温镀铬,螺丝挡环材料选用不锈钢。。NSK标准滚珠丝杠可以分为轴端完成品系列,和轴端未加工品系列,精度等级、循环方式、法兰形状因为应用场景的不同,也各有自己对应的特色,W3205SA-2Z-C5Z5对应系列,精度等级是C5等级,标准丝杠详情参见如下:
螺母类型 | 精度等级 | 精度等级 | 循环方式 | 加工程度 |
螺母BSS型 | 紧凑型FA PSS型 | C5 | 端部导流式 | 轴端完成品 |
螺母BSS型 | 紧凑型FA USS型 | C3 | 端部导流式 | 轴端完成品 |
螺母BSS型 | 紧凑型FA FSS型 | C7 | 端部导流式 | 轴端完成品 |
MPFD/MSFD | MA型 | C3 | 端部导流式 | 轴端完成品 |
PFT/SFT | FA型 | C3 | 管循环式 | 轴端完成品 |
LPFT/LSFT | FA型 | C5 | 管循环式 | 轴端完成品 |
UPFC/USF | FA型 | C5 | 端盖式 | 轴端完成品 |
PFT/ZFT | SA | C5 | 管循环式 | 轴端完成品 |
公司介绍:
上海曼鲁精密工程技术有限公司是日本NSK一级代理商,总部位于上海市静安区,拥有一批志同道合的业务务精英和技术骨干,积累了近20年的行业经验和技术能力,公司是华东地区一级经销商,公司在江苏省盐城市有2400平米加工车间,具有完善的滚珠丝杠轴端加工能力,装配,检测能力,可以提供设计选型,加工,物流,技术支持等系列服务。,欢迎致电13918005698,全天无休,***节假日同样可以处理业务。针对公司销售的W3205SA-2Z-C5Z5,W3205SA-2Z-C5Z5丝杠属于,螺母类型ZFT螺母长度86mm,对应法兰形状是单侧切边,安装PCD尺寸是71mm,属于C5精度等级,选用的钢球直径是3.175mm。。
特别注意:本页面展示的商品价格,可能是商品的销售指导价,或者该商品的曾经销售过的价格等,并非当前原价,仅供参考,购买前请和业务员联系。
本公司是NSK一级代理商!!!
W3205SA-2Z-C5Z5丝杠直径32导程05mm,螺母长度86mm,安装PCD尺寸是71mm,选用的钢球直径是3.175mm,螺母长度86mm,对应丝杠全长760mm。,NSK大负载专用丝杠HTF-SRD型,应用于很多需要大负载使用的场景,和常规产品使用场景不同,通常这种对精度要求不高,但是负载很大,NSK设计了大负载驱动用HTF-SRD型滚珠丝杠,大负载容量大导程,从而高速传送1600mm/sec,大负载时螺母内负载分布均一。因NSK的S1
